Home > LED関連 - LED電照パネルの特徴
LEDの施工例

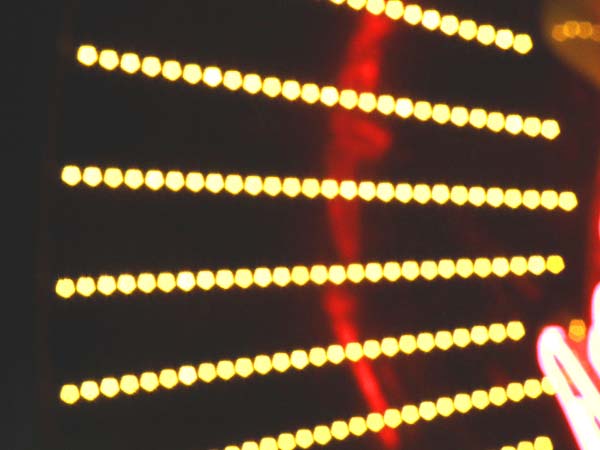

このページでは、長寿命・消電力・環境保護といった観点から近年、脚光を浴びているLED（発光ダイオード）を光源とした施工例を紹介したいと思います。

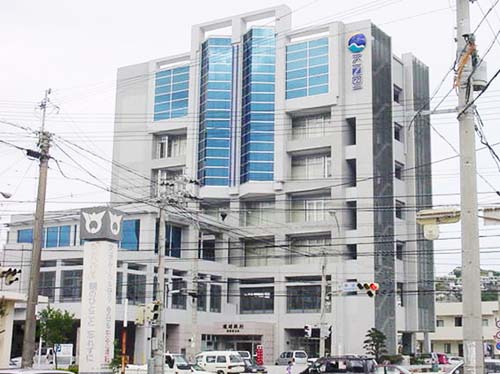

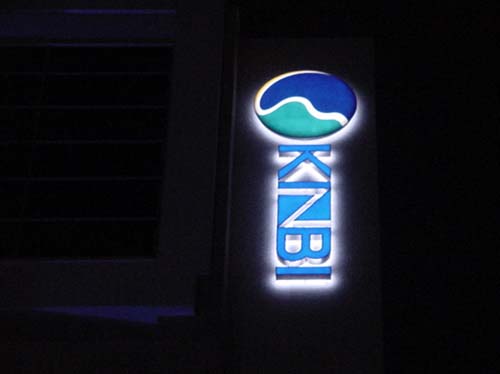

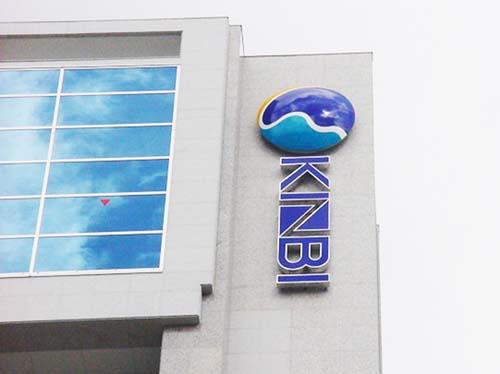

KINBI様 両面発光シンボルサイン

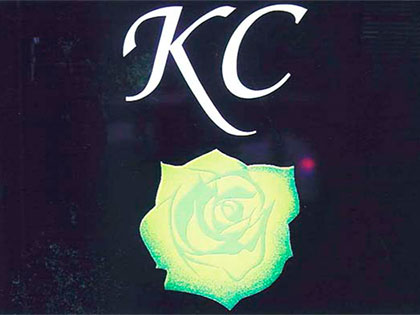

病院看板（久茂地）

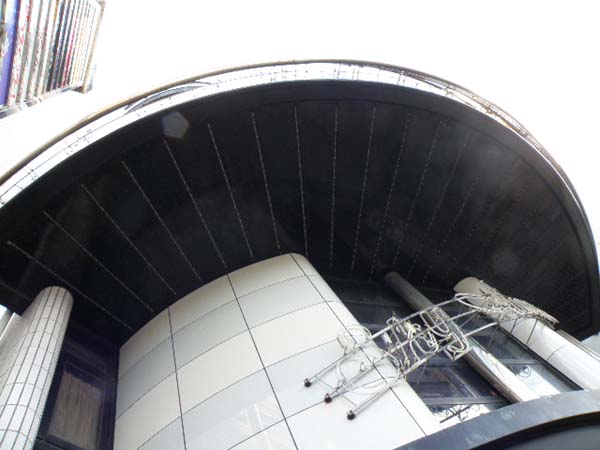

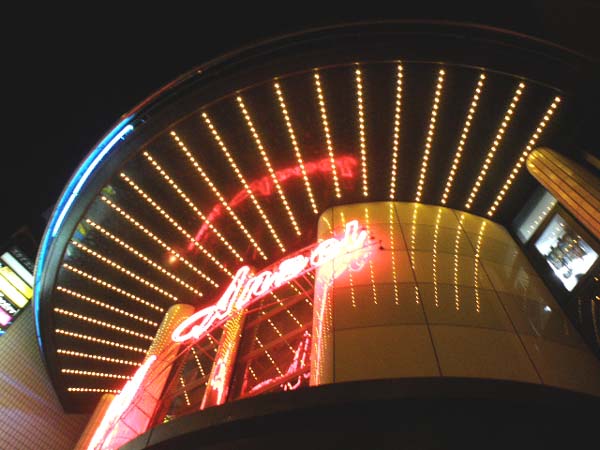

テナントビル（普天間）

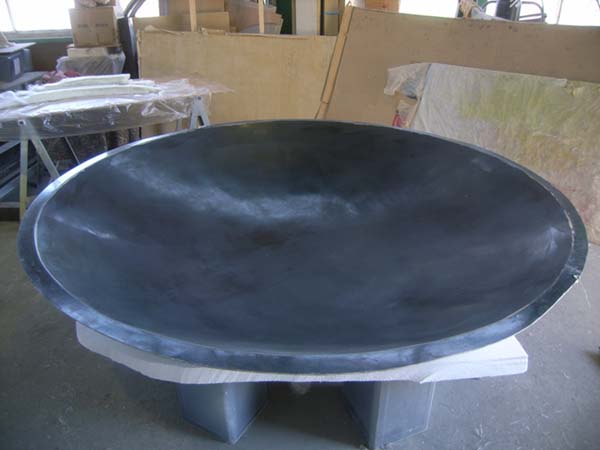

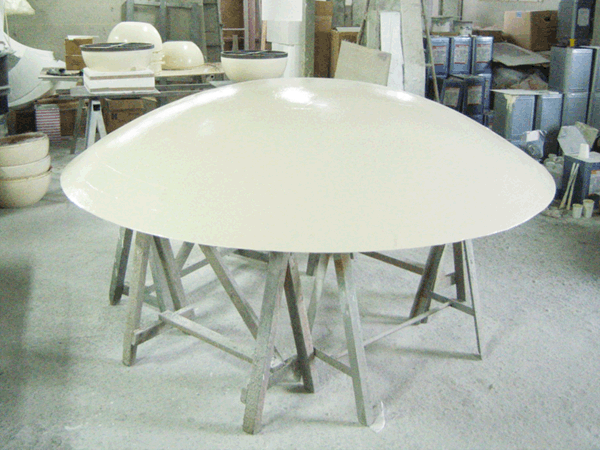

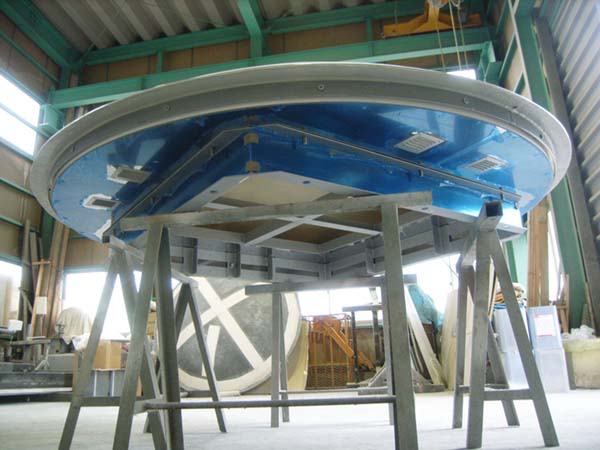

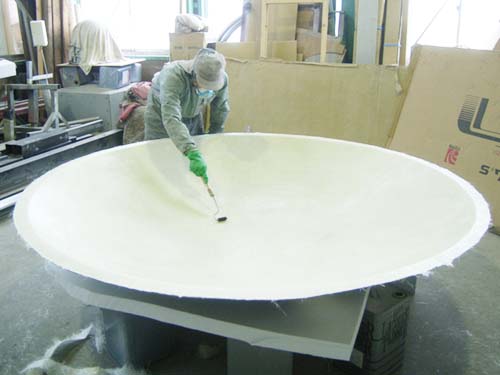

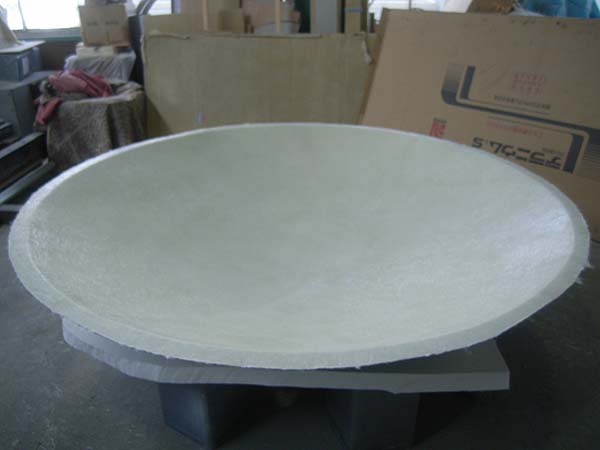

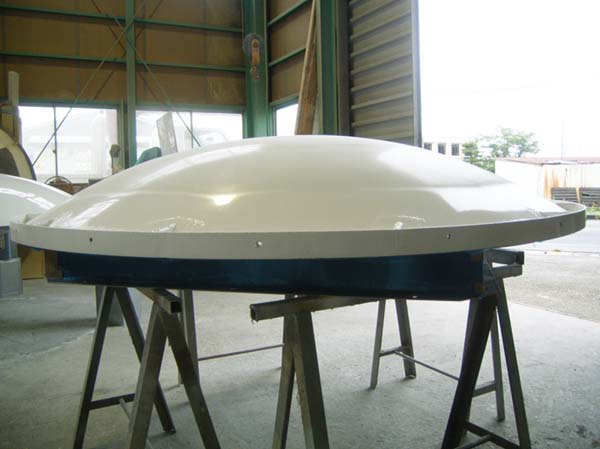

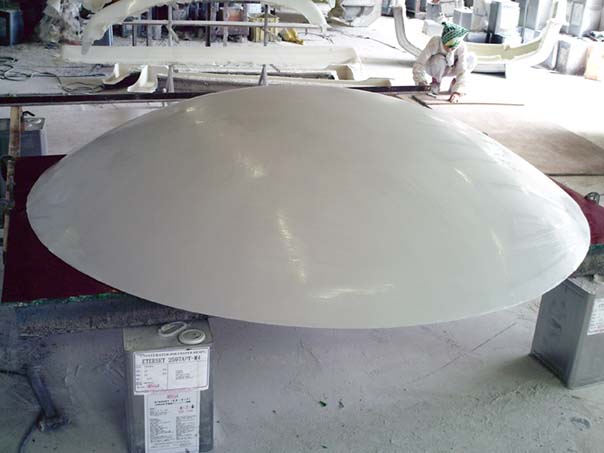

FRP本体加工（KINBI様事例）
半球体の大きさは、直径2m・最大出幅（奥行き）が40cmもあり、面板（表面）に対して、LEDを均等に配置する必要性があったので、内側もFRPの半球体を作成しました。
- 画像を拡大してご覧下さい。

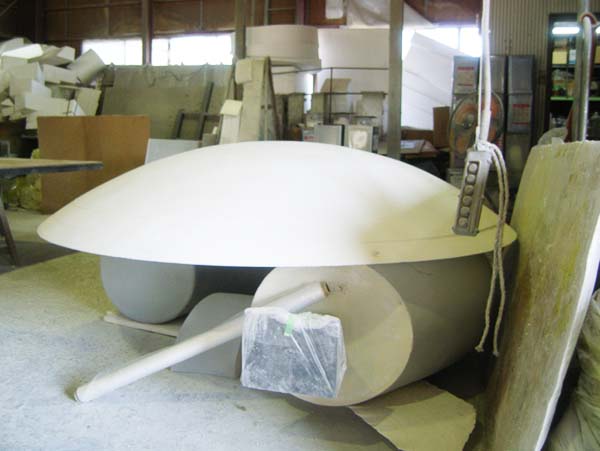

原型彫刻
原型表面処理加工
原型表面仕上げ加工
製品脱型

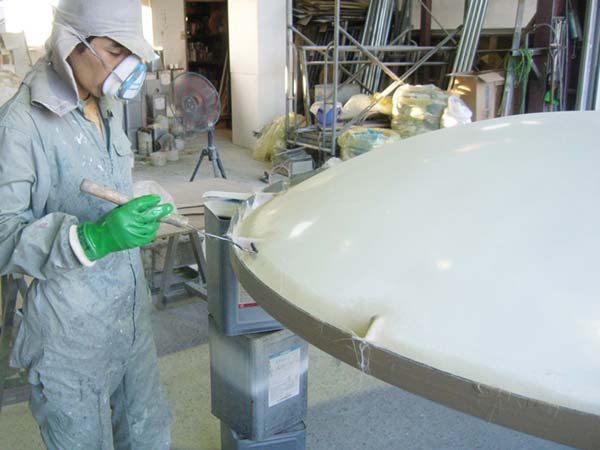

製品ライニング
凹板製作
原型彫刻
原型表面処理加工
原型表面仕上げ加工

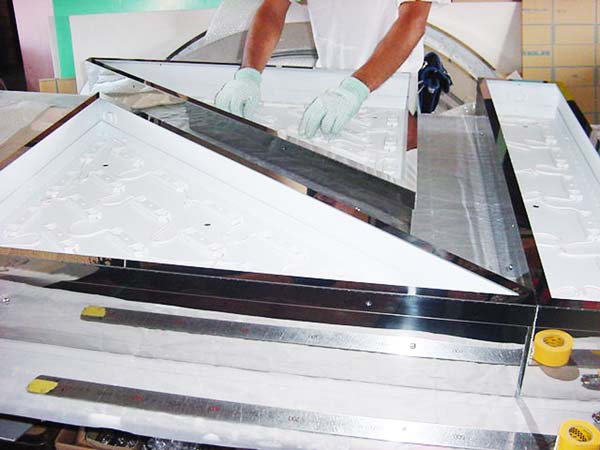

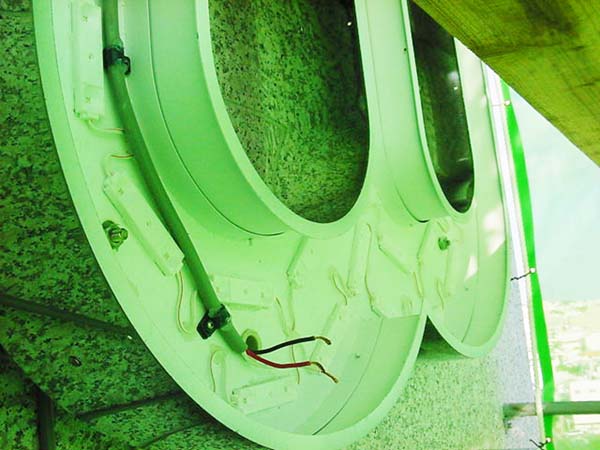

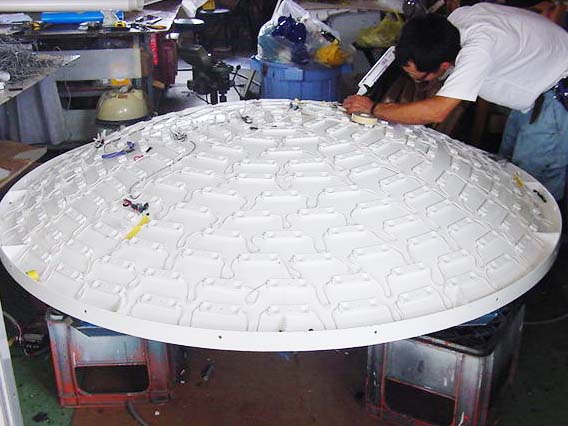

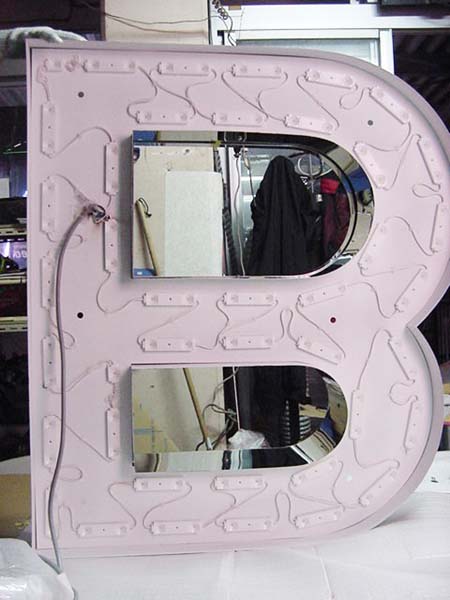

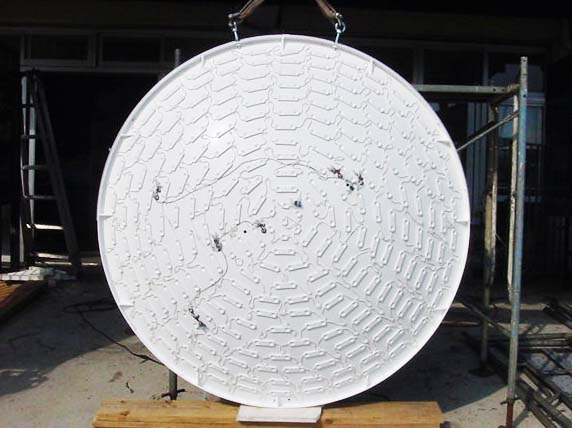

LEDモジュール取付け及び配線
事前にモジュールの配置図及び配線図を作成し、原寸型に合わせて取付け及び配線を行います。
- 画像を拡大してご覧下さい。
ロゴタイプに取付け
ロゴタイプに取付け
ロゴマークに取付け
ロゴマークに取付け

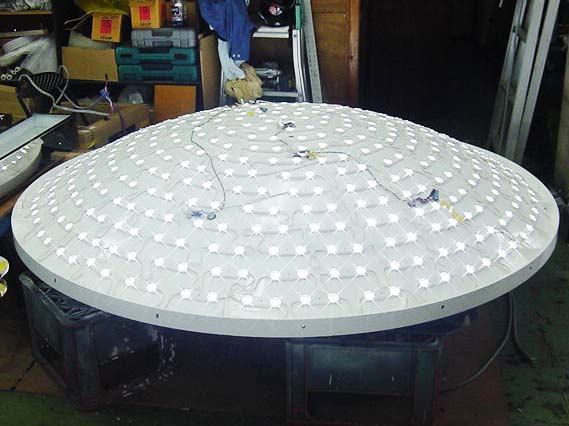

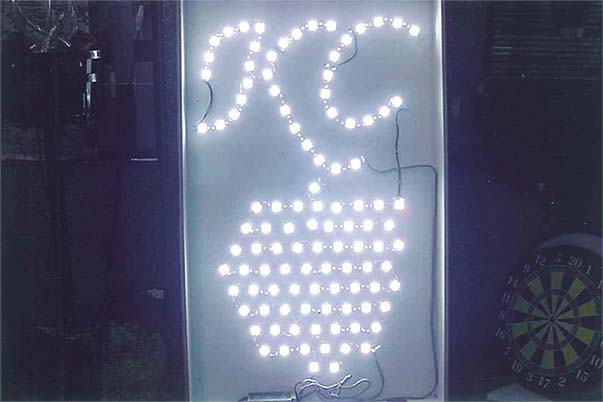

点灯チェック
ロゴマーク表面仕上げ
三次曲面なので、ドライヤーで温めながら、シートを少し伸ばし気味にして貼り込んでいきます。伸ばしすぎると、色が変色するので、かなり神経を使いました。
- 画像を拡大してご覧下さい。
FRP面板
シート張り込み
シート張り込み
カッティング
カッティング
シート張り込み
仕上げ
仕上げ
仕上げ

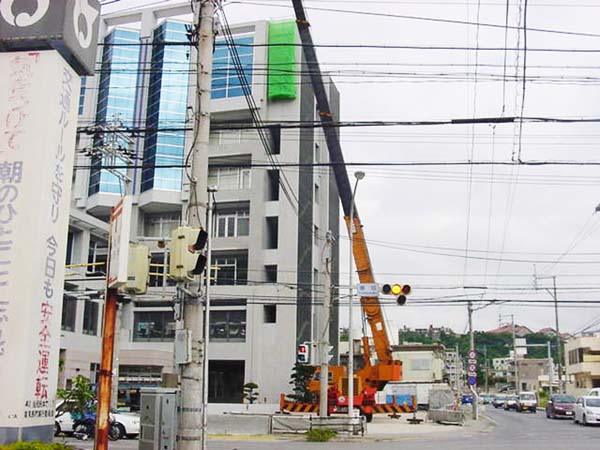

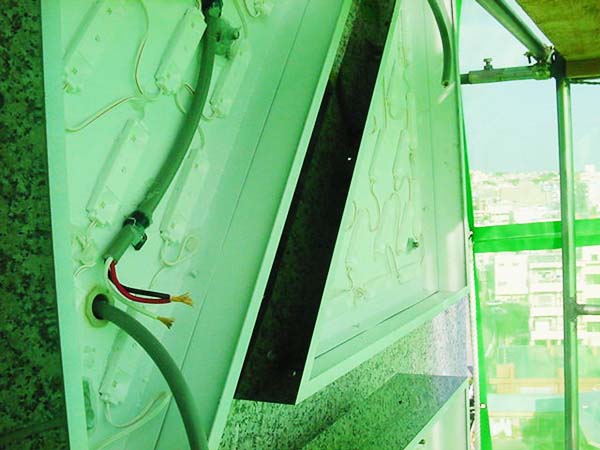

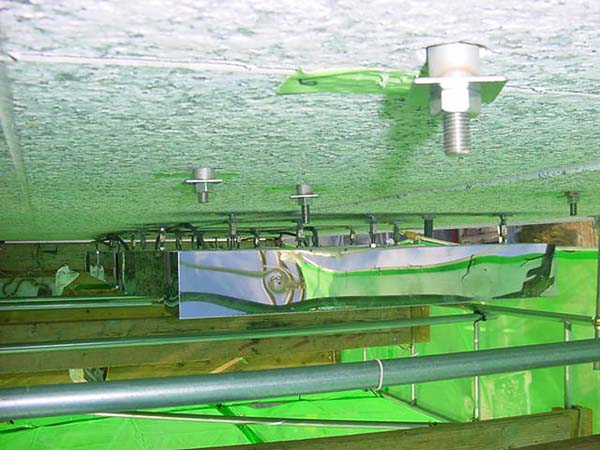

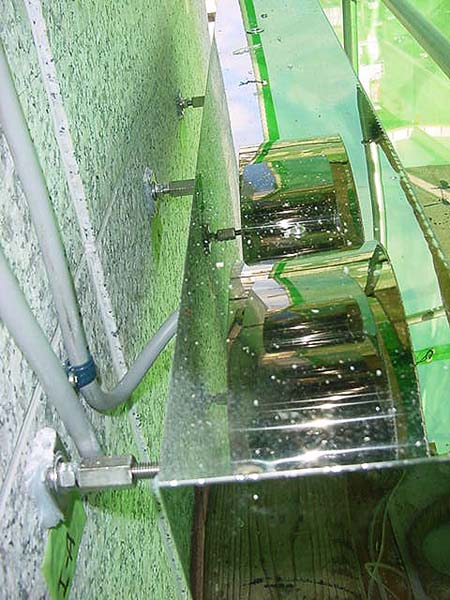

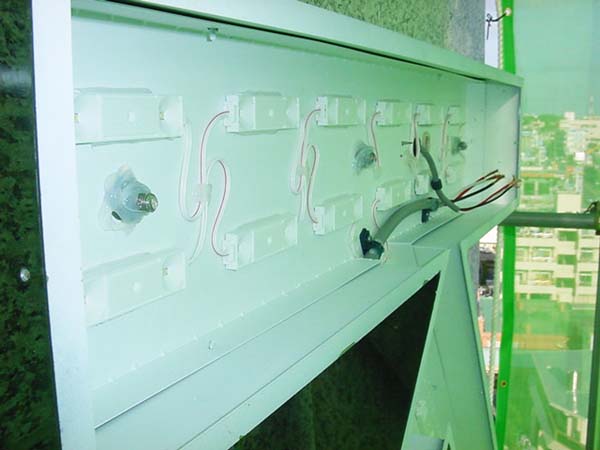

現場施工
2,300(W)×7,500(H)の特大吊り足場を下で組立て、大型クレーンで屋上壁から吊り下げて設置しました。
- 下から組上げる足場と違い、屋上からぶら下がった状態なのでスパイダーマンの気分を体感できました。
画像を拡大してご覧下さい。ネット越しの景色を見る事で少しは体感できると思います。
